LA CARTE

L'Échelle et type de carte
la carte

Le rapport de réduction de la carte s'appelle l'ECHELLE. C'est une fraction, par exemple 1/25000 dont le numérateur, ici , correspond à la valeur mesurée sur la carte et de dénominateur, 25000, à la valeur correspondante sur le terrain.

  • Carte 1/25000 : 1 mm sur la carte représente 25000 mm sur le terrain soit 25 mètres.
  • Carte 1/50000 : 1 mm sur la carte représente 50000 mm sur le terrain soit 50 mètres.

Pour préparer nos courses nous utiliserons :

  1. La carte Michelin au 1/200000, pour la partie route (utile pour repérer des sommets très lointains).
  2. La carte IGN au 50000 pour établir itinéraire sommaire et au 25000 pour un itinéraire précis.
  3. La carte IGN au 25000 sur le terrain.

Il faut savoir reconnaître les différents accidents naturels ou artificiels à la surface du terrain (maison, routes, forêt...) en se référant aux légendes.

La représentation du relief
  1. L'éclairage qui détermine des zones claires ou sombres donnant le "modèle de terrain". Arbitrairement la source lumineuse (fictive a été placée en haut à gauche de la carte, soit au Nord-Ouest. Seront clairs les versants Nord-ouest, et sombres ceux au Sud-Est.
  2. Le dessin direct et le plus proche possible de la réalité, des accidents rocheux, barres, falaises, ravins, ensembles rocheux importants.
  3. L'utilisation des fameuses courbes de niveau qui permettent une représentation précise du relief.

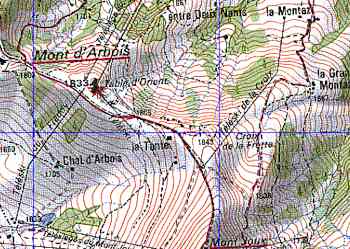

Les courbes de niveau

Une courbe de niveau est une ligne fictive dessinée sur la carte et réunissant tous les points de même altitude. Afin d'obtenir une représentation logique du relief chaque courbe présente avec sa voisine immédiate une différence d'altitude constante dont la valeur est fixée pour la carte et qui se retrouve systématiquement entre chaque courbe. Cette valeur s'appelle l'équidistance. Elle est indiquée dans la légende de la carte.

Elle est sur les carte IGN de :

  • 10 m sur les cartes au 1/25000 (sauf à de rares exceptions, Attention)
  • 20 m sur les cartes au 1/50000.

Sur les cartes étrangères

  • SUISSE 1/25000 : Équidistance 20 m
  • ITALIE : Équidistances très hétéroclites !
Points importants à bien connaître
  • Les courbes de niveau des altitudes remarquables de 50 m en 50 (IGN 1/25000) sont tracées en traits plus forts et s'appellent  les courbes maîtresses.
  • Les nombres indiquant les altitudes sont écrits orientés vers le haut du relief (sauf erreur, assez fréquentes)
  • Plus les courbes sont serrées, plus la pente est forte.
  • Apprenons à reconnaître, si l'on a affaire à un ravin ou à une crête, ou à un col etc.

Une méthode pour s'y retrouver :

Lorsque dans une pente dont on situe le haut et le bas, les courbes de niveau s'infléchissent en s'éloignant du point haut, on a affaire à une croupe. Inversement si les courbes se rapprochent du point haut, c'est un ravin dont le fond est marqué par le changement brutal d'orientation des courbes. On trouve fréquemment dans le fond d'un ravin le tracé bleu du torrent.


Exemples de croupe, ravin, crête.

Zone avec de petites dépressions
La notion de pente

Sujet d'erreur bien connu, le mélange des degrés et les pourcentages. En montagne, on utilise suivant une habitude bien établie, les degrés.

Comment procéder :

  1. Bien déterminer la partie de la pente à mesurer
  2. Entre le point haut et le point bas calculer la différence d'altitude. ex : 185 mètres, soit H
  3. Mesurer sur la carte la distance horizontale entre ces deux points. ex : 220, soit d
  4. Faire l'opération H/d soit 185/220=0.84 ou 84%
    Cette valeur ainsi obtenue est la valeur de la tangente de l'angle ! A vos tables de trigo !
H/d % Degrés H/d % Degrés H/d % Degrés
0.20 20% 11° 0.60 60% 31° 1.0 100% 45°
0.30 30% 17° 0.70 70% 34° 1.2 120% 50°
0.40 40% 21° 0.80 80% 39°
0.50 50% 26° 0.90 90% 42°
